您的位置: 深圳市海扬粉体科技有限公司 > 行业动态 > 【HAYOND海扬】偶联剂用量对改性效果的影响

【HAYOND海扬】偶联剂用量对改性效果的影响

返回列表 来源:深圳市海扬粉体有限公司 发布日期:19-11-28

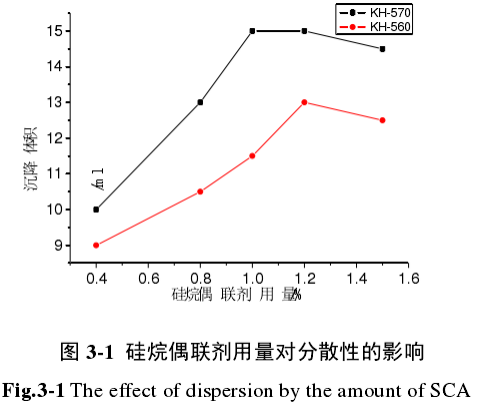

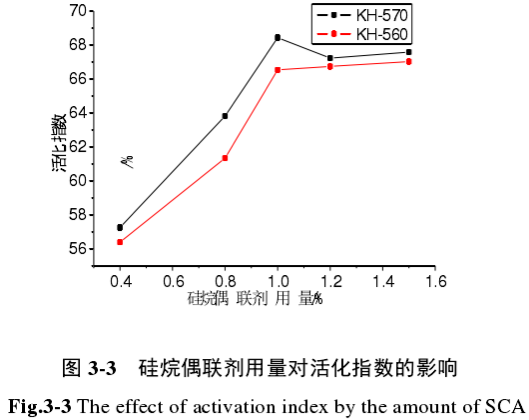

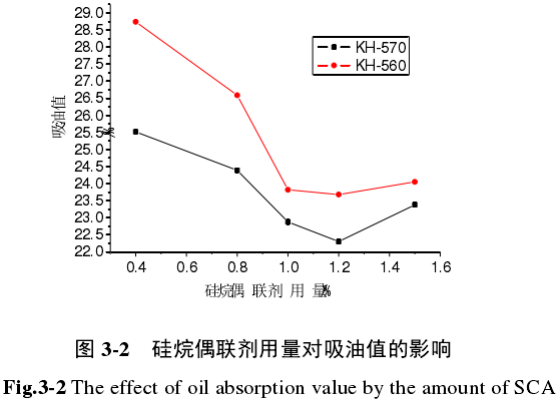

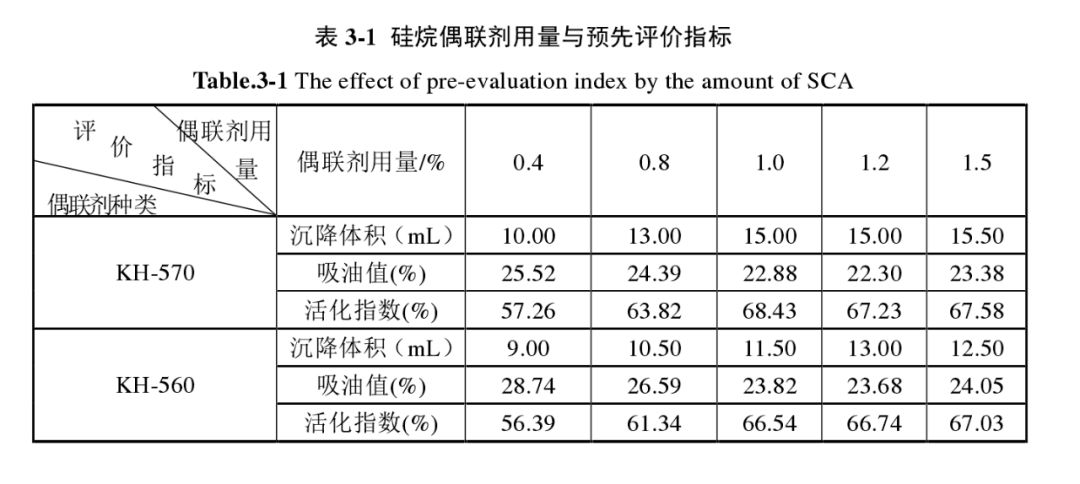

    在改性温度100℃、改性时间1h及未添加改性助剂的条件下改性,硅烷偶联剂KH-560和KH-570用量对改性绢云母粉在有机溶剂中的分散性和吸油值、活化指数等预先评价指标的影响如表3-1、图3-1、图3-2及图3-3。

从图3-1、图3-2及图3-3中,可以看出,随着偶联剂用量的增加,改性绢云母在煤油中的沉降体积和活化指数明显增加,而吸油值显著降低,说明经过改性后绢云母亲油性和润湿性都增加了,从而在有机溶剂中的分散性得到改善,绢云母与有机物质的相容性逐渐增强。当KH-570用量达1.0%或者KH-560用量大1.2%时,沉降体积、吸油值及活化指数均达到最佳效果,再增加偶联剂的用量,改性效果变化不大。



利用硅烷偶联剂KH-560和KH-570对绢云母进行了干法表面化学包覆改性研究,研究了偶联剂用量、助剂用量、改性温度及改性时间等因素对改性效果的影响,通过测定沉降体积、吸油值、活化指数等预先评价指标,综合考虑各个指标的变化,确定了最佳的改性工艺条件。以硅烷偶联剂KH-560为改性剂时,其最优改性条件为:改性剂用量为1.2%,改性助剂用量1.0%,改性温度100℃,改性时间60min;以硅烷偶联剂KH-570为改性剂时,其最优改性条件为:改性剂用量1.0%,改性助剂用量0.8%,改性温度100℃,改性时间80min。



改性后产品的相关性能都发生了很大的变化,吸油值由30.10%降至18.56%,活性指数由47.79%升到80.67%,在煤油中的沉降体积也明显增大,这些结果均表明改性后的绢云母粉在有机相中的分散性和相容性得到了很大的改善。


海扬云母粉是通过精选矿石、轮碾湿磨、旋流分级、干燥脱水等工艺加工制备而成,具有片状结构完整、径厚比大、纯度高、粒径分布集中、加工流动性优异等诸多特点。

资讯分类

咨询热线

13378657020
cache
Processed in 0.007258 Second.
